行业用途
INDUSTRY APPLICATION热像仪在配电系统解决方案
电力设备自动化控制和现场无人值守已成为必然趋势,目前,智能电网改造工程全面开展,要求建立监控集控中心,能够对输配电厂、变电站、输配线路等关键设备的相关数据、环境参数、图像进行监测,以便能实时、直接地了解和掌握各个关键设备的情况,并及时对突发状况做出迅速的反应。
电力系统《电气设备带电红外诊断应用规范》中指出在无人值守变电站的建设中要突出“五遥”即:遥测、遥信、遥控 遥调、遥视等五点技术,而遥视功能的实现基本上是以环境监测、安全防盗为主,能够直接反映电网运行状况的设备温度分布状况,武汉迪凯光电根据规范的要求,经过数十年的经验反馈,结合电力系统现场要求,研发出专用电气设备在线监控热像仪。

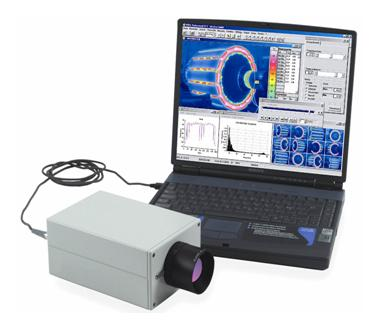

红外热像仪特点:
1.能实时远程的传输被检测物体的红外传感图像,具备一线通特点。
2.可大规模成面式的布控集群检测群。
3.可实现对监控目标进行温升或热点进行 定位、测温、分析、报警。
4.可对监控区域进行抓拍、录像、回放。
5.对监控范围类的多个目标任意设定预置位、实现定点、定时、巡检自动监控。
6.可对监控目标设定超温预定报警,遇到超温及时报警并及时生成日至报告。
7.自动生成每天的巡检日志,包括每个监控的预置位最高温度及图片。

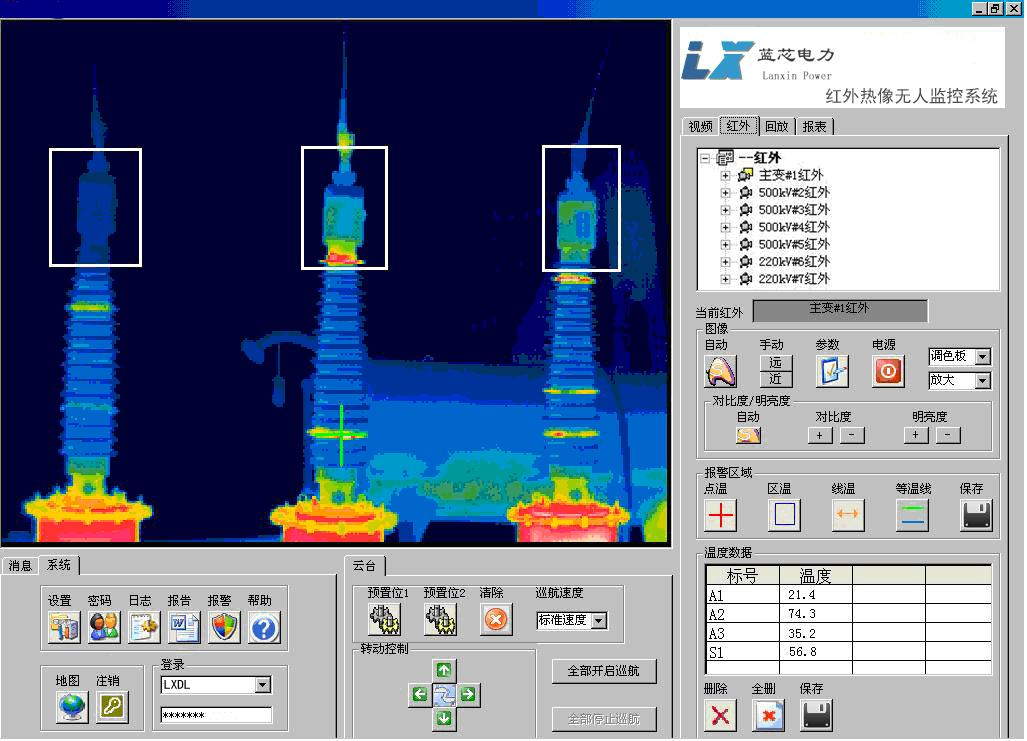

8.监控计算机能对监控画面进行实时点、线、区域的温度分析。
9.拓展接口丰富,能进行接口开发,方便与其他设备连接,组成大集成网络。
电力设备普遍都与温度相关,如变压器、开关、刀闸以及辅助性设备,这些设备一旦发生事故,不仅经济上损失巨大,而且还可能对人造成危害,因此利用红外成像检测电网设备是历史发展的必然之路。我们能在问题发生之前做好及时的防范比遇到问题再防范,损失能竟可能的最小化,这也是现代化电网的必然趋势,及时的发现问题,保证电网的正常运行,对延长设备寿命起到决定性的意义。
红外热像仪现场应用点:
电气装置:可发现接头不良或者松动,不平衡负荷、过载、过热等隐患,这些现象可能导致电弧 短路 烧毁 起火。
变压器:发现隐患为:接头松动,套管过热,抽头变换器接触不良,过载,三相负载不平衡,冷却管堵塞不畅,空冷器件的绕组可直接用红外测温仪测量以查验过高的温度,任何过高的温度表明空冷器件绕组的损坏,导致电弧 短路 烧毁 起火。
发电机:发现轴承温度过高,不平衡负载,绕组短路或开路,碳刷,滑环和集流环发热,其导致有问题的轴承可引发铁芯或者绕组线圈的损坏。
连接器:电连接部位会逐渐放松连接器,由反复加热或者膨胀产生热量,导致炭积、腐蚀、
镇流器:镇流器过热导致过热冒烟。
使用红外热像仪历史数据对比
变电方面,应用红外检测最广泛,不少国家已形成常规的检测制度,设置热成像仪专用监测车进行变电站巡检。检出的过热通知检修部门,如有必要可在检修后再测电阻等其他参数来进行对比,对显示特殊热像的设备,要加强监测。对检测周期,有的规定每两年对主要变电站检一次,有的每年对所有变电站全部检测,有的对主要目标采用红外连续监测。由于热像检测效果明显,超温的部件数量逐年下降,有的从1975年的山下降为1978年的0.5%,有的故障率从1971年的2.35%下降到1977年的0.24%。对于红外检测电力设备的作用,最早在1968年就被有的国家完全确认,有的已确定电力热像检测为标准方法。我国电力试验研究单位和生产运行部门也都进行了大量的红外检测,诊断出不少故障,社会经济效益明显,与此同时,他们正在探索一套对电力生产行之有效的红外诊断技术。已编制出电力红外诊断技术导则。

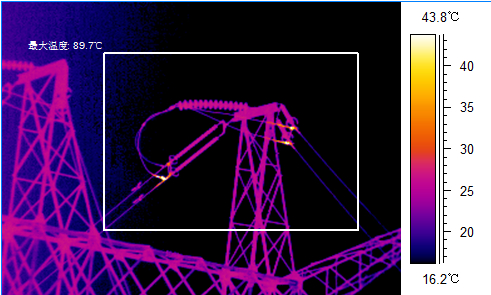

输电方面,由于电力生产的发展,越来越长的线路往往跨越高山大川,地形复杂,采用通常的地面巡线已达不到要求,在有条件的国家已采用直升机载热像仪巡线。有的已列为常规巡线方式,有的配置双引擎专机巡线。飞机载热像仪巡线的试验研究工作最早的开始约在70年代初期,在不断改进后,每个被检出的故障耗资逐年递减,到1987年时耗资已为初始的一半还略低。对接头检出结果分为四种情况,有微温、温、热和异常热,报告维修工程师,根据天气、负荷来确定检修的先后顺序。我国的湖北、河南、东北、华北、广东及西北各地电力系统,都进行了红外航测线路的试验研究,探索出不少经验,已取得一定成果。根据国情而进行的地面检测研究,也正在有效地推进中。
